Protection technique des tranchées : les boîtes de tranchée en aluminium ESC sont essentielles pour des fouilles sûres et conformes.

14 juin
5 min de lecture

Le creusement de tranchées demeure l'une des activités les plus risquées du génie civil et de la construction d'infrastructures, comme le démontrent régulièrement les données de sécurité mondiales et les études menées avec le soutien de l'OSHA. Les rapports sectoriels indiquent que les effondrements de tranchées constituent la principale cause de décès lors des travaux d'excavation, ces défaillances catastrophiques survenant rapidement et souvent sans prévenir.

Les données de l'OSHA montrent que 39 travailleurs ont perdu la vie dans des accidents de tranchées et d'excavations rien qu'en 2022, soit une forte augmentation par rapport aux années précédentes. À long terme, le secteur de la construction représente environ 85 % de tous les décès liés aux tranchées, ce qui souligne son exposition aux risques d'excavation. De plus, les recherches indiquent que les travaux de tranchées peuvent être plus de 100 % plus dangereux que les activités de construction classiques, les effondrements de terrain exerçant des forces extrêmes : même un petit volume de terre peut exercer une force de plusieurs centaines, voire de plusieurs milliers de kilogrammes, entraînant une compression ou une asphyxie mortelle en quelques minutes.

Panneaux et écarteurs de caissons de tranchée en aluminium, préparés pour la logistique et le déploiement dans les systèmes de protection de tranchées.

Bien que ces incidents soient largement évitables grâce à des mesures techniques telles que le talutage, l'étaiement et le blindage, ils continuent de se produire, renforçant ainsi le besoin crucial de systèmes de protection de tranchées correctement conçus dans les pratiques d'excavation modernes.

Pour atténuer ces risques, les systèmes de protection de tranchées techniques — notamment les caissons de tranchée en aluminium (blindages de tranchée) — sont largement adoptés pour garantir la stabilité structurelle et la conformité aux normes de sécurité dans diverses conditions de terrain et environnements de projet.

Risques géotechniques liés aux travaux de tranchées

D'un point de vue ingénierie, l'instabilité des tranchées est due à plusieurs facteurs géotechniques :

Pressions latérales des terres agissant sur les parois de tranchées non soutenues
Variabilité de la stratification du sol (sols cohérents et non cohérents)
Infiltration d'eau souterraine et accumulation de pression hydrostatique
Surcharges dues aux structures, équipements ou à la circulation adjacents
Charges dynamiques dues aux vibrations et aux activités de construction

Sans systèmes de soutien adéquats, ces forces peuvent dépasser la résistance au cisaillement du sol, entraînant une rupture soudaine du mur ou un effondrement progressif.

Fonction structurelle des boîtes de tranchée en aluminium

Les caissons de tranchée en aluminium servent de systèmes de protection et non d'étaiement actif. Leur rôle principal en matière d'ingénierie est le suivant :

Résistance aux mouvements latéraux du sol grâce à des structures à panneaux rigides
Transfert des charges appliquées aux systèmes de répartition
Maintien d'un espace vide sécuritaire pour l'accès des travailleurs
Prévention des infiltrations de terre dans la zone de travail

Contrairement aux systèmes d'étaiement hydraulique, les caissons de tranchée reposent sur la résistance structurelle et la stabilité géométrique, plutôt que sur l'application d'une contre-pression aux parois de la tranchée.

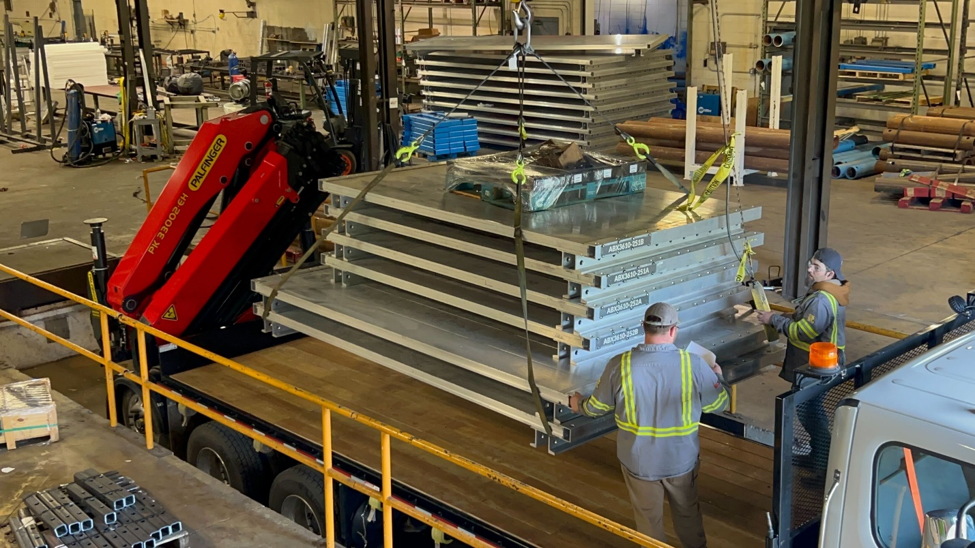

Panneaux modulaires en aluminium pour tranchées avec système de levage illustrant les procédures de levage sécuritaires pour la manutention d'équipements temporaires

Avantages techniques des systèmes de boîtes de tranchée en aluminium ESC

1. Optimisation du rapport résistance/poids élevé

Les boîtes de tranchée en aluminium ESC sont fabriquées à partir d'alliages d'aluminium de qualité structurale, offrant :

Excellent rapport résistance/poids
Charges de levage réduites pour les équipements d'installation
Manutention améliorée en espaces restreints ou en milieu urbain

Cela permet un déploiement plus sûr et plus rapide sans compromettre l'intégrité structurelle.

2. Répartition des charges et intégrité structurelle

Le système est conçu pour gérer :

Pressions latérales des terres uniformes et non uniformes
Transfert de charge par les parois latérales renforcées et les dispositifs de répartition
Résistance aux concentrations de contraintes localisées

La conception des ESC prend en compte des facteurs critiques tels que :

Profondeur de la tranchée
Type et classification du sol
Conditions de surcharge
Coefficients de sécurité conformes aux normes internationales

3. Conception modulaire pour une flexibilité de configuration

Les systèmes de boîtes de tranchée ESC intègrent :

Écarteurs réglables pour tranchées de largeur variable
Combinaisons de panneaux pour différentes profondeurs requises
Configurations empilables pour excavations plus profondes

Cette modularité permet aux ingénieurs et aux entrepreneurs de concevoir des systèmes adaptés aux conditions géotechniques spécifiques du site.

4. Efficacité de l'installation et performance opérationnelle

Du point de vue du génie civil, les systèmes ESC améliorent l'efficacité opérationnelle en :

Réduction du temps d'installation par rapport aux étaiements traditionnels
Repositionnement rapide le long des tranchées linéaires
Minimisation des temps d'arrêt des travaux d'excavation

Cela contribue à optimiser le séquencement des projets et à réduire les coûts de main-d'œuvre.

5. Résistance à la corrosion et durabilité des matériaux

L'aluminium offre une résistance intrinsèque à :

Oxydation et corrosion en milieux agressifs
Dégradation en milieu marin, côtier ou humide

Cela garantit une durabilité à long terme, notamment pour les projets impliquant :

Nappes phréatiques élevées
Infrastructures côtières
Utilisation répétée du système sur plusieurs sites

Panneaux de coffrage de tranchée en aluminium avec points de connexion pré-percés et configuration modulaire, prêts pour l'assemblage du système de soutènement d'excavation

Application dans les projets d'infrastructure mondiaux

Les boîtes de tranchée en aluminium ESC sont conçues pour une utilisation dans une vaste gamme d'applications de génie civil et d'infrastructures, notamment :

Travaux de tranchées pour les réseaux (eau, assainissement, télécommunications, électricité)
Projets d'installation de pipelines (pétrole, gaz et énergie)
Infrastructures de transport (routes, réseaux de drainage)
Travaux de terrassement urbains et en espaces confinés

Leur adaptabilité garantit des performances constantes dans des conditions géotechniques et environnementales variables à l'échelle mondiale.

Conformité aux normes internationales de sécurité et d'ingénierie

Bien que les cadres réglementaires spécifiques diffèrent selon les régions, les systèmes de protection des tranchées doivent respecter les principes fondamentaux de l'ingénierie :

Prévention des affaissements de sol par la protection des structures
Accès et sortie sécurisés dans les zones d'excavation
Respect des critères de profondeur d'excavation et de portance
Intégration des coefficients de sécurité appropriés

Les systèmes de boîtes de tranchée ESC sont conçus pour s'aligner sur :

Normes internationales reconnues en matière de sécurité des fouilles
Meilleures pratiques du secteur pour la conception d'ouvrages temporaires
Approches d'ingénierie pour la protection des tranchées et la réduction des risques

Valeur technique des solutions de sécurité des tranchées ESC

ESC fournit des systèmes de protection de tranchées soutenus par :

Validation de la conception technique basée sur des cas de charge réels
Qualité de fabrication et performances des matériaux constantes
Assistance technique pour le choix et la configuration du système
Expérience de projets internationaux réalisés dans des conditions de sol et de site variées

Aluminum trench box with ESC branding used in foundation and utility trench excavation project

https://www.escpile.com/📧

Conclusion : Concevoir des excavations plus sûres grâce à l’ESC

Catalogue mondial d'étaiement de tranchées

L'utilisation de caissons de tranchée en aluminium n'est pas simplement une mesure de sécurité ; il s'agit d'un contrôle technique essentiel qui garantit la stabilité des tranchées, protège le personnel et assure la continuité du projet.

En intégrant performance structurelle, adaptabilité modulaire et durabilité, les caissons de tranchée en aluminium ESC offrent une solution fiable pour répondre aux exigences des projets d'excavation modernes dans le monde entier.
