What is the proper vinyl sheet pile driving method for different soil types?

“Pitch and drive” method is the most practical way of pile driving in loose soils especially when using short piles. Also called “set and drive”, this method installs piles one by one. However, with only one interlock in control, sheet piles have high tendencies of rotating from the axis and leaning forward or backward. Panel driving is recommended for the dense deposit of sands and compact cohesive soils such as heavy clay or in presence of obstructions. In this method, a number of piles are interlocked together before driving. The panel of piles is supported by guide frames and driven gradually in sequence, sometimes in a staggered manner. The method can achieve installations of longer piles in more difficult ground conditions with better results in sheet pile alignment and verticality. In cases of difficult ground conditions such as hard strata and the presence of obstructions, driving assistance is employed along with a proper selection of driving method and equipment. Jetting and drilling help by loosening or eliminating obstructions by creating pressure right under the tip of the sheet pile being driven. Long and slender PVC sheet piles require steel mandrels as supports when driven in such conditions. Mandrel, which shape is similar to sheet pile profiles, increases the rigidity of Plastic Sheet Pile and supports the weight of the driving equipment such as a vibro-hammer.

What is the proper machine to drive piles in different conditions?

Impact driving is suitable for all soil types but appears to create the highest degree of stress to sheet piles. It is more appropriate to cohesive soils and soft soils such as silts and peats, loose medium to coarse sand, and gravels free of rock inclusions. Drop hammers such as the hydraulic hammer are the common types of impact-driving machinery. Driving using vibratory hammers is ideal for non-cohesive or granular soils such as soft soils and round-grained sand or gravel. It has also shown satisfactory performance in sandy, silty, or softer clay soils. It is less effective in angular-grained materials and soils with a firm consistency. With the introduction of vibration, however, the sub-soil can be further compacted, increasing penetration resistance and ultimately-refusal. If this is the case, driving aids like jetting and drilling might be necessary.

What are the pvc sheet pile selection criteria for soil condition of different hardness?

General rule of the thumb: “the harder the soil, the stronger and stiffer sheet pile section should be used”. Driveability of a pile section is a consequence of its cross-sectional properties (thickness, depth, and width), designed shape, length, grade, and the applied load. Hardness of soil strata characterized by SPT or CPT values is used to predict soil resistance which is essential in the calculation of driving force to be applied. Knowing the range of force from the selected driving machine, corresponding sheet pile sections can be picked according to their yield strength and elastic modulus.

How should I choose a sheet pile section for soils with, say, SPT Value, N=30? Can I still consider using vinyl or shift to steel?

Every sheet pile material has a design purpose, strengths, and areas of improvement. The availability of different materials denotes the need for a special material for a specific application. Plastic or synthetic sheet piles for example are known for being light and corrosion-resistant; Steel sheet piles are recognized for their extraordinary strength and versatility; and so on.

Choisir Le Bon Garde-boue Marin

Les systèmes de défenses marines utilisés dans l'industrie maritime ont évolué au fil du temps. L'utilisation de matériaux facilement disponibles tels que le bois ou les bûches, les rembourrages en corde et les pneus usagés a été observée au cours des siècles précédents. Des concepts plus avancés ont cependant émergé dans la période contemporaine, nous offrant actuellement une large gamme de variétés de défenses marines.

Les fabricants de défenses marines n'ont pas manqué de concevoir et d'innover des options pour les entreprises et autorités maritimes pour répondre aux besoins de l'industrie, en particulier dans leur quête de prévention des pertes, en argent, en temps et en vies humaines.

Les systèmes de garde-boue marins sont aujourd'hui très efficaces, durables, tout en étant économiques et pratiques. Comme mesure d'assurance, des défenses marines sont installées en permanence sur la coque ou la tête d'un navire lui-même et sur les structures d'amarrage pour prévenir ou minimiser les dommages en cas de collision ou de dépassement.

Avec le grand nombre d'options disponibles sur le marché aujourd'hui, choisir le meilleur matériau et le meilleur système pour une certaine application est une clé précieuse pour la réussite d'un projet. Comme contribution désintéressée, ESC a élaboré un guide incorporant les détails et les paramètres nécessaires sur les produits et les systèmes qui permettent aux clients de démarrer leur processus d'approvisionnement.

Type de garde-boue marin: Garde-boue à cône

Caractéristiques: Considéré comme le plus moderne et a le rapport énergie/réaction le plus élevé de tous les garde-boue actuellement utilisés. La grande efficacité du garde-boue permet d'installer un garde-boue en caoutchouc plus petit et moins coûteux. Ils sont équipés de grands panneaux avant pour répartir la force de réaction en maintenant la pression de la coque basse et répartie.

Type de garde-boue marin: Garde-boue cellulaire

Caractéristiques : Connu pour être le garde-boue le plus couramment utilisé qui affiche la force de réaction la plus faible par unité d'énergie absorbée parmi tous les types. Ce sont les défenses en caoutchouc les plus durables disponibles et sont actuellement les plus grandes défenses moulées fabriquées.

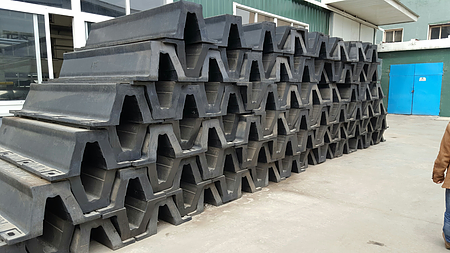

Type de garde-boue marin: Garde-boue en arc

Caractéristiques : Unités de garde-boue simples et monoblocs qui offrent une incroyable résistance au cisaillement. La forme distincte de ces défenses les aide à dissiper le stress de manière uniforme. Ce sont les défenses les plus fiables qui remplissent efficacement leur fonction, même dans la plupart des conditions difficiles. Peut être installé horizontalement ou verticalement.

Type de garde-boue marin: Garde-boue d'élément

Caractéristiques : Le garde-boue Element fournit une solution compacte pour le montage de garde-boue dans des zones limitées. Ils sont l'un des types les plus durables qui peuvent être installés horizontalement ou verticalement.

Type de garde-boue marin: Garde-boue marin carré / de type D

Caractéristiques : Défenses en caoutchouc moulées par compression qui sont directement fixées aux structures à l'aide de boulons de fixation. Ils sont utilisés dans des environnements difficiles et exigeants, conçus pour fonctionner dans des conditions difficiles, et ont une grande résistance au cisaillement et durabilité.

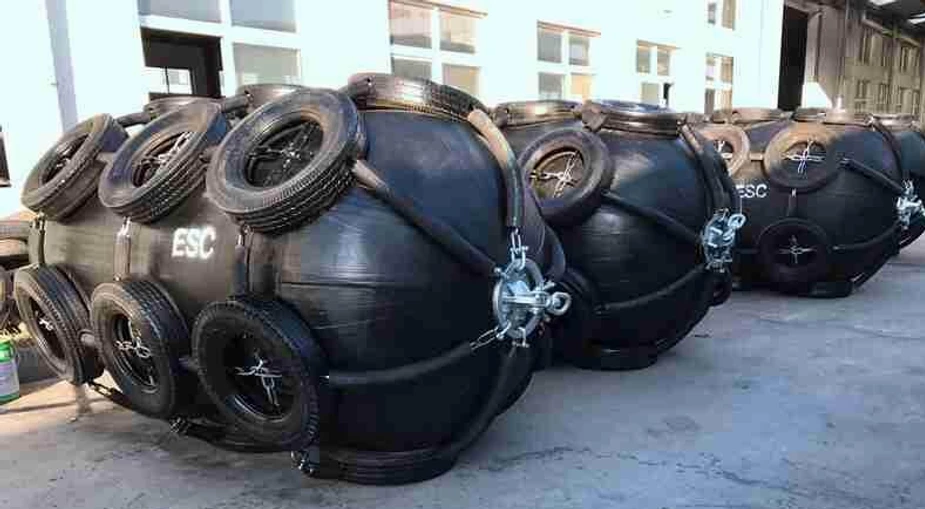

Type de garde-boue marin: Garde-boue pneumatique

Caractéristiques : Défenses marines utilisées comme dispositifs anti-collision empêchant les contacts de navire à navire. Ces défenses flottantes servent également de système de défenses supplémentaires lorsque celles existantes au quai ne suffisent pas. Largement utilisé dans les transferts de navire à navire en haute mer, les opérations bancaires doubles et les navires à quai aux jetées.

Type de garde-boue marin: Garde-boue rempli de mousse

Caractéristiques: Alternative aux ailes de compression de type flottant et fonctionne de manière comparable aux ailes pneumatiques. Il se compose d'une couche protectrice extérieure en polyuréthane, d'un tissu en corde de nylon renforcé de caoutchouc et d'un espace interne rempli de mousse pour absorber les chocs.

Type de garde-boue marin: Garde-boue à rouleau

Caractéristiques : Les ailes à rouleaux ne sont généralement pas conçues pour absorber les impacts élevés. Ils sont conçus pour guider les navires dans les canaux étroits

Type par matériau : garde-boue en mousse ou en caoutchouc

Type par domaine d'application: défense de quai

Accessoires : Ancrages

Avantages :

* Peu d'entretien. * Leur élastomère peut tourner sur son axe au contact des navires en mouvement, les aidant à s'éloigner de la ligne protégée.

Application recommandée : Protection des coins ou similaire sur les quais. Ils sont surtout applicables dans les cales sèches, les chantiers de réparation navale et autres voies de passage.

Type de garde-boue marin: Garde-boue cylindrique

Caractéristiques : Les défenses cylindriques extrudées sont simples mais couramment utilisées pour parler d'amarrage sûr pour différents types de navires. Ils sont très durables contre de longues périodes d'utilisation intensive. Ils peuvent être placés en diagonale si nécessaire.

Type par matériau : garde-boue en caoutchouc

Type par domaine d'application: défense de quai

Accessoires : ancres à chaîne

Avantages : Solution de conception très économique dans la protection des structures d'accostage. Faible entretien grâce à une installation/désinstallation facile et moins de pièces en acier.

Application recommandée : Très large gamme d'applications et de tailles de navires en fonction de la taille de l'amortisseur. Havres de remorqueurs, quais de marchandises diverses, pontons, jetées, postes de chargement, postes de pêche.

Le groupe ESC, en partenariat avec les fabricants accrédités PIANC, a plus de 20 ans d'expérience dans la fourniture de solutions de systèmes de défenses marines en Asie, en Amérique du Nord, en Amérique centrale et du Sud, en Europe et au Moyen-Orient. Le réseau mondial d'ESC fournit une solution de bout en bout personnalisée en fonction des exigences du projet, offrant une assistance détaillée à proximité de ses précieux clients.

L'ESC a également développé un outil qui aide à calculer les charges d'amarrage pour la gamme complète de navires du projet, qui sont ensuite utilisés pour spécifier la configuration optimale des défenses qui comprend - la sélection des défenses en caoutchouc, la taille et l'emplacement du panneau frontal, la conception de la chaîne et de l'ancre et, le cas échéant, une protection cathodique conception.

Si vous avez besoin de notre expertise, veuillez nous envoyer un courriel à info@escmarinesystems.com ou visitez notre site Web www.escmarinesystems.com pour plus d'informations.
